CGV锥导式高压注脂阀安装使用说明

锥导式高压注脂阀


一、高压注脂阀产品简介和用途

重庆九环机电有限公司生产的锥导式高压注脂阀外形美观、结构紧凑、密封可靠、反应   灵敏,高压注脂阀适用于大型机械、石油化工装备、球阀、平板闸阀、井口装置等设备的加注润滑油脂。并且我司锥导式高压注脂阀已取得国家专利,高压注脂阀专利号为:201820009713.8。

在阀门或设备的阀杆转动部位,可以加装注脂阀。当阀杆的旋转润滑不正常时,通过该注脂阀注入润滑油或者油脂,起到阀杆旋转润滑作用。

二、高压注脂阀安装要求

高压注脂阀不适用于脱脂禁油的工况环境

三、高压注脂阀安装使用说明

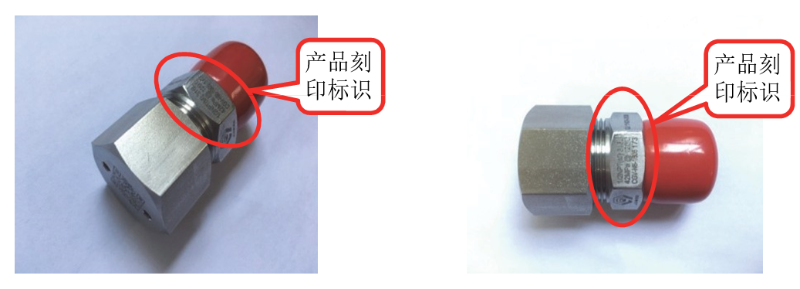

1、拆开包装,检查产品刻印标识的规格型号与安装规格是否相符


锥导式高压注脂阀安装使用说明-注脂阀厂家-注脂阀图片

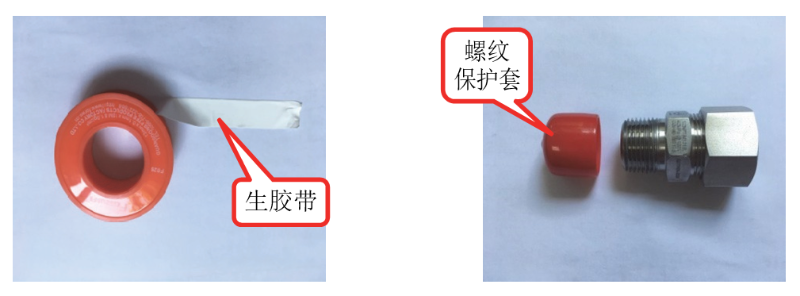

2、拧下螺纹保护套,将生胶带顺着螺纹方向缠绕在外螺纹上


锥导式高压注脂阀安装使用说明-注脂阀安装图片-注脂阀厂家

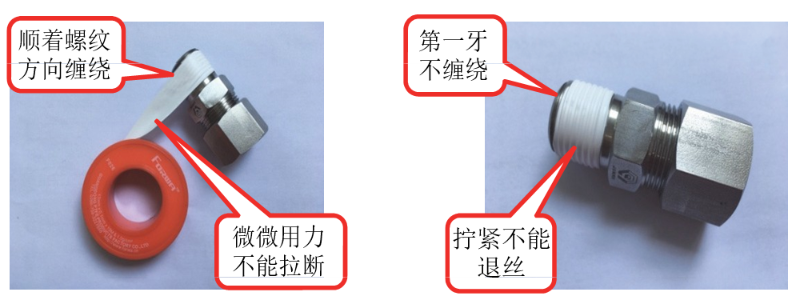

高压注脂阀安装注意事项:

①、生胶带要顺着螺纹方向缠绕,方向不能反。

②、缠生胶带时,从螺纹头部第2个牙开始,留第1个牙不缠,避免生胶带进入管道。

③、缠绕时要微微用力,在保持生胶带不被拉断的情况下,有一定的延伸率,这样缠出的   生胶带才紧密可靠,方可保证不泄漏。

④、生料带缠好后,一旦拧紧不准退丝(往回拧),否则要重新缠绕。


锥导式高压注脂阀安装使用说明-注脂阀-注脂阀厂家

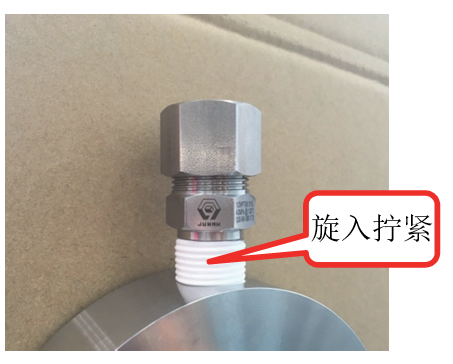

3、将注脂阀顺着丝牙旋入被装物上,扳手拧紧,拧紧扭力见表格



锥导式高压注脂阀安装使用说明-注脂阀厂家





锥导式高压注脂阀安装使用说明-注脂阀图片-注脂阀


4、打开管路通入介质,拧开注脂阀压紧螺母,检查螺纹连接接口及注脂阀流道处有无泄漏   注意事项:

①、若无泄漏,执行下步操作。

②、若有泄漏,标记泄漏位置,关闭管路泄压,检修。


锥导式高压注脂阀安装使用说明-注脂阀厂家



5、检测合格完毕后,将注脂枪嘴挂入注脂阀进端卡槽口内,进行注脂操作。


锥导式高压注脂阀安装使用说明-高压注脂阀厂家-高压注脂阀

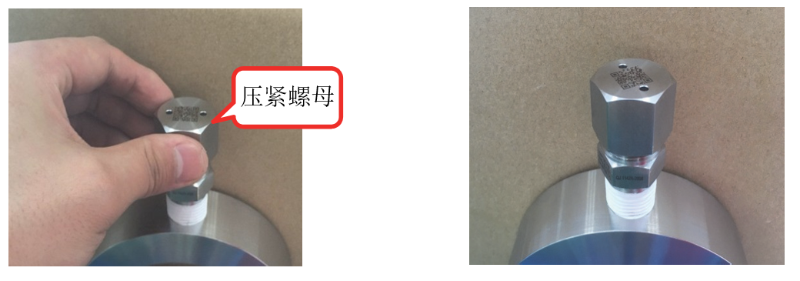

6、注脂作业完毕后,盖上注脂阀压紧螺母,清理作业场地,完成安装


锥导式高压注脂阀安装使用说明-高压注脂阀厂家-高压注脂阀图片


重庆九环机电专业生产锥导式高压注脂阀,高压注脂阀、美标注脂阀、球阀注脂阀。

重庆九环机电有限公司作为横河川仪,四联技术进出口,ABB的指定供应商,拥有17年的高压注脂阀 制造经验,生产品质优异的高压注脂阀产品,广泛应用于石油与天然气,化工,火力发电,船舶等领域。

我们对生产的每个高压注脂阀的质量和密封性进行了严格的出厂测试,确保防泄漏和耐用性,使您购买的高压注脂阀组产品拥有极高的性价比。
