  • 单截止阀带排放阀法兰截止阀-重庆九环机电
法兰截止阀-法兰式阀组-截止阀规格型号-重庆九环机电

法兰式阀组(法兰截止阀),英文:FlageValveGrou。重庆九环机电下面将展示部分法兰阀组法兰截止阀型号、规格、结构图片、实物图片。1:法兰式阀组尺寸图,出口端为螺纹连接。2:HG20592-2009(中国化工标准)基本尺寸,出口为螺纹。3:ASME/ANSIB16.5-2009(美国标准)基本尺寸,出口为螺纹。4:焊接式单法兰截止阀......

全国热线

023-8608 9941

法兰式阀组(法兰截止阀),英文:Flange Valve Group。

重庆九环机电下面将展示部分法兰阀组 法兰截止阀型号、规格、结构图片、实物图片。

1:法兰式阀组尺寸图,出口端为螺纹连接。

2:HG20592-2009(中国化工标准)基本尺寸,出口为螺纹。

3:ASME/ANSI B16.5-2009(美国标准)基本尺寸,出口为螺纹。

4:焊接式单法兰截止阀,出口端为法兰连接。

5:焊接式法兰截止阀,出口端为螺纹连接。

法兰截止阀产品描述

法兰截止阀结构图片-重庆九环机电


重庆九环机电有限公司生产的捷赛(JS)系列法兰式阀组、法兰截止阀用于仪表的开启、切断、排放,外形美观、结构紧凑、重量轻、密封可靠;潜在漏点少,安装和维护方便,且成本低,所需空间少,能替代多阀组件。


法兰截止阀产品特点


法兰截止阀规格型号-重庆九环机电


1、结构特点

结构紧凑、潜在漏点少
实现法兰与仪表的安装
阀座与阀体间硬连接,提供可靠的零泄漏密封
无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数

2、设计特点

阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然

3、结构材质

ASTM304/316L/S31803/Monel-400/HC-276/A105

4、密封填料

PTFE、柔性石墨

5、最大工作压力

42MPa

6、工作温度

-40~450℃

7、法兰截止阀规格型号

从1/2"到3"(DN15到DN80)的法兰,法兰面密封形式为RF和RJ

抗硫法兰式阀组、抗硫法兰截止阀

法兰截止阀温度压力-重庆九环机电

1、在酸性环境下应选用抗硫材质的法兰式阀组、法兰截止阀。

2、材料按NACE MR0175/ISO5156的标准选择,接液材质具有扛HIC、SSC、SCC的性能。

3、在法兰式阀组、法兰式截止阀选型中,应在选型代码后加“/T”。

法兰截止阀截止型号图

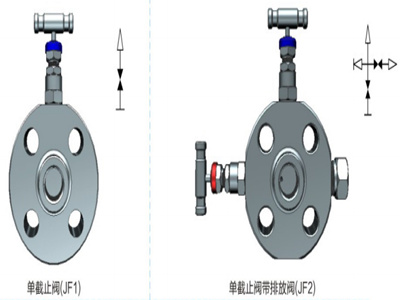

单截止阀带排放阀法兰截止阀型号图-重庆九环机电

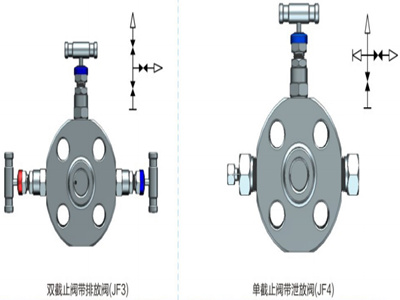

双截止阀带排放阀、单截止阀带泄放阀结构图-重庆九环机电

四通法兰截止阀-焊接式法兰截止阀-重庆九环机电

法兰截止阀选型代码

J F 1 2- 3 4 5 6 7 8 -9 10 /T

F代表:工艺单法兰截止阀              /T代表:材质为抗硫法兰截止阀(需要时选用)

1、结构型式

1 2 3 4 5 6 7
单截止阀
单截止阀带排放阀 双截止阀带排放阀 带截止阀带泄放阀 四通截止阀 焊接式单法兰截止阀 焊接式法兰截止阀带排放阀

2、法兰截止阀执行标准

H A
中国化工标准HG20592-2009
美国标准ASME/ANSI B16.5-2003

3、法兰截止阀材质

E D S M H C
304
316L
S31803
Monel-400
HC-276
A105

4、压力


1 2 3 4 5 6 7 8 9 10 11
HG PN2.5 PN6 PN10 PN16 PN25 PN40 PN63 PN100 PN160

ASME Class150 Class300 Class400 Class600 Class900 Class1500 Class2500



5、法兰规格


0
1
2
3
4
5
6
HG20592-2009
无尺寸 DN15 DN20 DN25 DN40 DN50 DN80
ASME/ANSI B16.5-2003
无尺寸 1/2" 3/4" 1" 1 1/2" 2" 3"

6、密封面型式或进口端焊接尺寸

RF0 RF1 RJ W1 W2 W3
光滑平面 水线平面 环形槽面 焊接式 支管通径1/2" 焊接式 支管通径3/4" 焊接式 支管通径1"

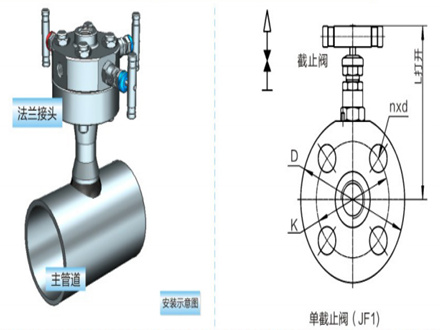

法兰式阀组尺寸图,出口端为螺纹连接

法兰式阀组-法兰式截止阀尺寸图-重庆九环机电

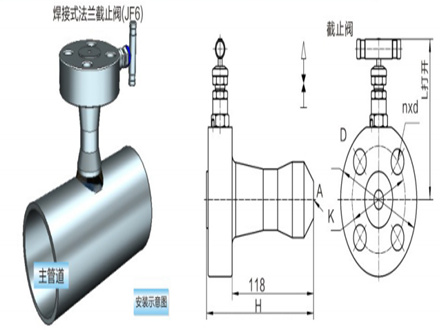

焊接式单法兰截止阀,出口端为法兰连接

焊接式单法兰截止阀结构图-重庆九环机电

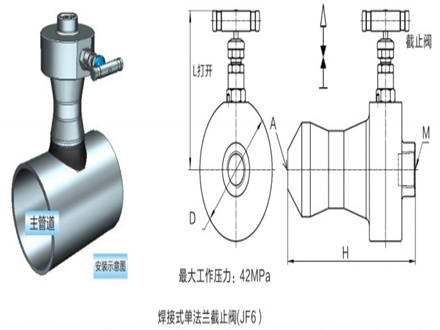

焊接式法兰截止阀,出口端为螺纹连接

焊接式法兰截止阀结构图-重庆九环机电

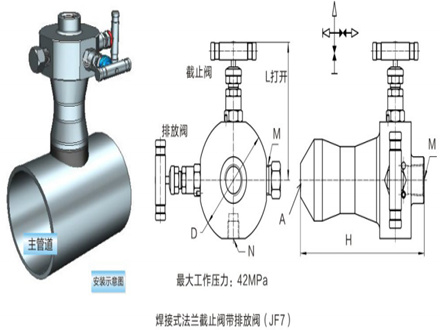

焊接式法兰截止阀带排放阀规格型号-重庆九环机电

法兰截止阀选型举例1

焊接式单法兰截止阀,CL900,焊接端3/4"-1/2"NPT(F),材质316L
法兰截止阀选型代码:JF6A-D50W2N0-L0

法兰截止阀选型举例2

焊接式法兰截止阀带排放阀,CL900,焊接端3/4"-2×1/2"NPT(F),泄放口1/4NPT(F),材质316L
法兰截止阀选型代码:JF7A-D50W2N1-L0

重庆九环机电截止阀系列为您提供各类截止阀产品选型,包括:法兰截止阀、钢制截止阀、电动截止阀、法兰式阀组、法兰截止阀、螺纹截止阀等法兰截止阀图片、型号、规格、尺寸、结构图等信息,质量可靠,价格合理。重庆九环机电15年法兰截止阀研发经验,值得信赖!

联系电话:023-8608 9941  手机微信同号码:185 2323 9421

阀组产品特点features

结构特点:

一体式结构,安全可靠

采用不锈钢销防止阀座因振动而脱离

阀座与阀体间硬连接,提供可靠的零泄漏密封

无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数

设计特点:

阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命

阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命

阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置

分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然

阀组脱脂禁油处理 oil free

在氧气的工况条件下,阀组和阀门必须进行脱脂禁油处理,否则碳氢化合物和油类会在氧气中剧烈反应,产生燃烧和爆炸。在阀组、阀门选型中,应在选型代码后加/T,如果需要配置接头,请选用我公司专门的脱脂禁油接头。产品采用封塑包装,并在包装袋上贴上“禁油”标识。

脱脂禁油处理

阀门结构structure

NO. 结构特点 阀门结构
1 带防退螺钉的手柄,更好的传递力矩
2 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀,并防止灰尘、杂质进行阀杆,影响密封
3 压紧螺母,用于推压填料,使之变形膨胀,与阀杆和阀座形成密封,有微漏时,也可作二次或多次调整
4 阀杆采用滚制螺纹,提高螺纹表面硬度,使之更耐磨,延长了阀杆的使用寿命
5 锁紧螺母,提供可靠的锁紧力,防止压紧螺母因振动松开,使填料失去密封功能
6 阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
7 金属垫圈,提供无旋转推力,减少因旋转摩擦带来的填料损坏
8 下设计式PTFE/柔性石墨填料,防止介质进入腐蚀阀杆螺纹 10 双相钢锥头,提供更高的硬度,避免锥头多次使用后产生损伤;尾部球头设计,提供无旋转推压,头部锥度设计,使之与阀体孔口形成线性密封;整体万向式偏摆设计,降低了其它零件不同轴带来的密封隐患
9 阀门全开时,阀杆背部锥面与阀座形成线性接触,提供阀杆辅助密封
