  • 五阀组示意图_五阀组安装图_五阀组内部结构图
五阀组示意图_五阀组安装图_五阀组内部结构图

如想观看更多九环机电自主研发的其他五阀组图片,或者想要定制五阀组和其他阀组,或者想要了解五阀组价格,请联系我们,重庆九环机电致力于为客户提供满意的五阀组产品及服务!

全国热线

023-8608 9949

部分五阀组图片如下所示

H型五阀组JS5H0-3FWWL-E结构示意图 H型五阀组JS5H0-3FWWL-E

扁平型五阀组JS5P0-3FNWL-E安装图 扁平型五阀组JS5P0-3FNWL-E

18

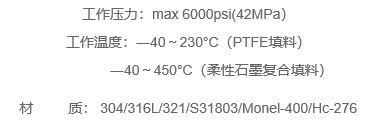

仪表五阀组技术参数_一体化五阀组材质报告

       重庆九环机电有限公司,创建于1998年,正式成立于2003年,现有员工140余人,是一家专注从事仪器仪表精密零部件的加工、阀门及管接头的设计开发制造的高新技术企业。公司主要产品为压力变送器配套使用的仪表阀组(两阀组、三阀组、五阀组、截止阀、球阀)。现在市场上正在使用的我公司仪表阀组超过60万台,各类仪表接头数以百万计。产品通过世界有名的变送器(EJA、ABB)制造商销往世界包括日本、美国、欧洲等世界各地。

      如想观看更多九环机电自主研发的其他五阀组图片,或者想要定制五阀组和其他阀组,或者想要了解五阀组价格,请联系我们,重庆九环机电致力于为客户提供满意的五阀组产品及服务!

阀组产品特点features

结构特点:

一体式结构,安全可靠

采用不锈钢销防止阀座因振动而脱离

阀座与阀体间硬连接,提供可靠的零泄漏密封

无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数

设计特点:

阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命

阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命

阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置

分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然

阀组脱脂禁油处理 oil free

在氧气的工况条件下,阀组和阀门必须进行脱脂禁油处理,否则碳氢化合物和油类会在氧气中剧烈反应,产生燃烧和爆炸。在阀组、阀门选型中,应在选型代码后加/T,如果需要配置接头,请选用我公司专门的脱脂禁油接头。产品采用封塑包装,并在包装袋上贴上“禁油”标识。

脱脂禁油处理

阀门结构structure

NO. 结构特点 阀门结构
1 带防退螺钉的手柄,更好的传递力矩
2 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀,并防止灰尘、杂质进行阀杆,影响密封
3 压紧螺母,用于推压填料,使之变形膨胀,与阀杆和阀座形成密封,有微漏时,也可作二次或多次调整
4 阀杆采用滚制螺纹,提高螺纹表面硬度,使之更耐磨,延长了阀杆的使用寿命
5 锁紧螺母,提供可靠的锁紧力,防止压紧螺母因振动松开,使填料失去密封功能
6 阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
7 金属垫圈,提供无旋转推力,减少因旋转摩擦带来的填料损坏
8 下设计式PTFE/柔性石墨填料,防止介质进入腐蚀阀杆螺纹 10 双相钢锥头,提供更高的硬度,避免锥头多次使用后产生损伤;尾部球头设计,提供无旋转推压,头部锥度设计,使之与阀体孔口形成线性密封;整体万向式偏摆设计,降低了其它零件不同轴带来的密封隐患
9 阀门全开时,阀杆背部锥面与阀座形成线性接触,提供阀杆辅助密封
