  • 直通式截止阀_二阀组-重庆九环机电
仪表二阀组_直通式截止阀-重庆九环机电

供应商:重庆九环机电有限公司经营模式:生产加工价格:190元发货地址:重庆市北碚区凤栖路6号盈田同兴工谷15栋1号关键词:二阀组仪表阀组,重庆九环不锈钢,仪表阀组直通式截止阀基本参数压力范围:42公称通径:DN5~DN15材质:不锈钢产品型号:VA1适用介质:液体、气体产地:重庆市重庆商品详情仪表阀组直通式截止阀VA1适用......

全国热线

023-8608 9941

供应商:重庆九环机电有限公司

经营模式:生产加工

价格:190元

发货地址:重庆市北碚区凤栖路6号盈田同兴工谷15栋1号

关键词:二阀组仪表阀组,重庆九环不锈钢,仪表阀组

直通式截止阀_二阀组-重庆九环机电直通式截止阀

基本参数

压力范围 :42

公称通径 :DN5~DN15

材质 :不锈钢

产品型号 :VA1

适用介质 :液体、气体

产地 :重庆市重庆

商品详情

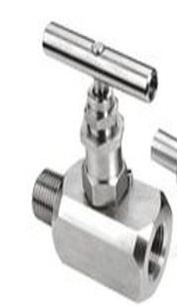

仪表阀组 直通式截止阀VA1

适用介质:液体、气体

本体材料:304、316(316L)

使用压力:42MPa

适用温度:-40℃~230℃聚四氟乙烯(PTFE) -40℃~648℃ 柔性石墨 (VC)

连接方式 :螺纹 卡套 焊接 扩口

直径:DN5~DN15:

结构特点: 对应J13W J21W JJY1等多种连接形式,此系列阀门是一种通用型截止阀,具有多种样式的连接方式,是各行业广泛采用的一种小型阀门。

关键词:通用机械设备,阀门,仪表阀,仪表二阀组

阀组产品特点features

结构特点:

一体式结构,安全可靠

采用不锈钢销防止阀座因振动而脱离

阀座与阀体间硬连接,提供可靠的零泄漏密封

无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数

设计特点:

阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命

阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命

阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置

分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然

阀组脱脂禁油处理 oil free

在氧气的工况条件下,阀组和阀门必须进行脱脂禁油处理,否则碳氢化合物和油类会在氧气中剧烈反应,产生燃烧和爆炸。在阀组、阀门选型中,应在选型代码后加/T,如果需要配置接头,请选用我公司专门的脱脂禁油接头。产品采用封塑包装,并在包装袋上贴上“禁油”标识。

脱脂禁油处理

阀门结构structure

NO. 结构特点 阀门结构
1 带防退螺钉的手柄,更好的传递力矩
2 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀,并防止灰尘、杂质进行阀杆,影响密封
3 压紧螺母,用于推压填料,使之变形膨胀,与阀杆和阀座形成密封,有微漏时,也可作二次或多次调整
4 阀杆采用滚制螺纹,提高螺纹表面硬度,使之更耐磨,延长了阀杆的使用寿命
5 锁紧螺母,提供可靠的锁紧力,防止压紧螺母因振动松开,使填料失去密封功能
6 阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
7 金属垫圈,提供无旋转推力,减少因旋转摩擦带来的填料损坏
8 下设计式PTFE/柔性石墨填料,防止介质进入腐蚀阀杆螺纹 10 双相钢锥头,提供更高的硬度,避免锥头多次使用后产生损伤;尾部球头设计,提供无旋转推压,头部锥度设计,使之与阀体孔口形成线性密封;整体万向式偏摆设计,降低了其它零件不同轴带来的密封隐患
9 阀门全开时,阀杆背部锥面与阀座形成线性接触,提供阀杆辅助密封
