重庆九环机电有限公司生产的阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。

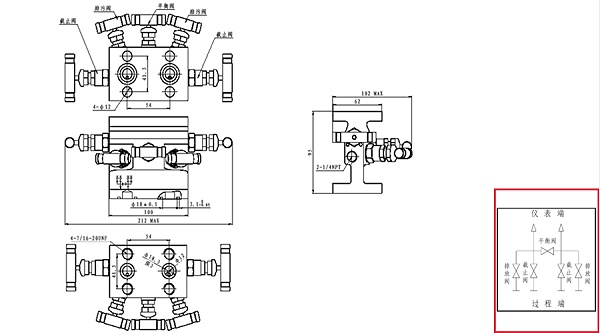

结构示意图structure
产品描述description
重庆九环机电有限公司生产的捷赛（JS)系列阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。
产品参数parameter
| H型五阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口连接方式 | 出口连接方式 | 温度 | 安装螺栓(材质304) | |||||||||||||||||||||||||||||||||||||||||
| JS5H | 0 | 常用规格，单平衡阀 | 3 | 32MPa | E | 304 | W | 法兰式IEC61518/DIN EN61518 | W | 法兰式IEC61518/DIN EN61518 | L | -40～230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
| F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
| D | 316L | |||||||||||||||||||||||||||||||||||||||||||||||
| G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
| J | 321 | M | 230～350°C | |||||||||||||||||||||||||||||||||||||||||||||
| K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 双平衡阀 | 4 | 42MPa | M | Monel | M | M10X1.5 | |||||||||||||||||||||||||||||||||||||||||
| H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
| S | S31803 | H | 350～645°C | |||||||||||||||||||||||||||||||||||||||||||||
| 特殊材质可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 特殊选项代码均为9，例如：JS5H9-3999L-E(H型5阀组，安装方案特殊，压力32MPa，材质特殊，进出口连接方式特殊） | ||||||||||||||||||||||||||||||||||||||||||||||||
