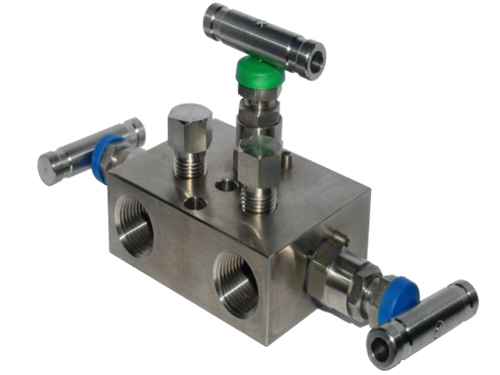

重庆九环机电有限公司生产的捷赛(JS)系列阀组、阀门外形美观、结构紧凑、密封可靠,可以与各种差压/压力变送器、压力仪表等配套安装,用于开启、切断、排放流体的流量、压力、压差、液位等操作,同时方便仪表在线安装、调试、维护、检查。主要结构型式有:扁平型、T型、H型、柱状型。
结构示意图structure
产品描述description
重庆九环机电有限公司生产的捷赛(JS)系列阀组、阀门外形美观、结构紧凑、密封可靠,可以与各种差压/压力变送器、压力仪表等配套安装,用于开启、切断、排放流体的流量、压力、压差、液位等操作,同时方便仪表在线安装、调试、维护、检查。主要结构型式有:扁平型、T型、H型、柱状型。
产品参数parameter
扁平型三阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口端连接 | 出口连接方式 | 温度 | 安装螺栓(材质304) | |||||||||||||||||||||||||||||||||||||||||
JS3P | 0 | 常用规格 | 3 | 32MPa | E | 304 | N | 1/2NPT | N | 1/2NPT | L | -40~230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
1 | 进出口端螺纹连接,带堵头 | D | 316L | R | Rc1/2 | R | Rc1/2 | |||||||||||||||||||||||||||||||||||||||||
G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
2 | 进口螺纹孔距54mm | J | 321 | M | M20X1.5 | M | M20X1.5 | |||||||||||||||||||||||||||||||||||||||||
K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
3 | 进口法兰式连接,带排液塞 | 4 | 42MPa | M | Monel | 特殊螺纹可订做 | W | 法兰式IEC61518/DIN EN61518 | M | 230~350°C | M | M10X1.5 | ||||||||||||||||||||||||||||||||||||
H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
4 | 进出口端螺纹连接 | S | S31803 | |||||||||||||||||||||||||||||||||||||||||||||
特殊材质 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
特殊螺纹 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
特殊选项代码均为9,例如:JS3P9-3999L-E(扁平型3阀组,安装方案特殊,压力32MPa,材质特殊,进出口连接方式特殊) |
产品特点features
一体式结构,安全可靠
采用不锈钢销防止阀座因振动而脱离
阀座与阀体间硬连接,提供可靠的零泄漏密封
无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数
阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命
阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置
分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然
脱脂禁油处理 oil free
在氧气的工况条件下,阀组和阀门必须进行脱脂禁油处理,否则碳氢化合物和油类会在氧气中剧烈反应,产生燃烧和爆炸。在阀组、阀门选型中,应在选型代码后加/T,如果需要配置接头,请选用我公司专门的脱脂禁油接头。产品采用封塑包装,并在包装袋上贴上“禁油”标识。
阀门结构structure
