重庆九环机电有限公司,作为专业的阀门阀组生产厂家，生产的阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。

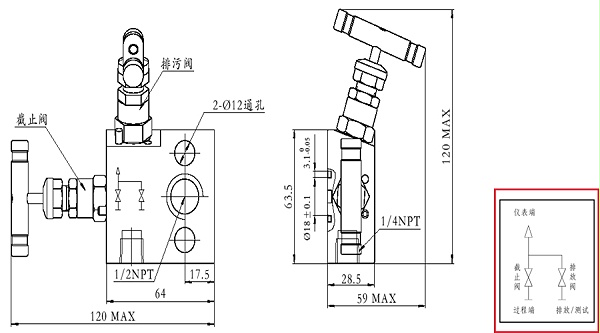

结构示意图structure
产品描述description
重庆九环机电有限公司生产的捷赛（JS)系列阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。
产品参数parameter
| 扁平型二阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口端螺纹连接 | 出口连接方式 | 温度 | 安装螺栓 (材质304) | |||||||||||||||||||||||||||||||||||||||||
| JS2P | 0 | 左高压（压力变送用） | 3 | 32MPa | E | 304 | N | 1/2NPT | N | 1/2NPT | L | -40～230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
| F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 右高压（压力变送用） | D | 316L | R | Rc1/2 | R | Rc1/2 | |||||||||||||||||||||||||||||||||||||||||
| G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 左高压（差压变送用） | J | 321 | M | M20X1.5 | M | M20X1.5 | |||||||||||||||||||||||||||||||||||||||||
| K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 右高压（差变送用） | 4 | 42MPa | M | Monel | 特殊螺纹可订做 | W | 法兰式IEC61518/DIN EN61518 | M | 230～350°C | M | M10X1.5 | ||||||||||||||||||||||||||||||||||||
| H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 加长型 | S | S31803 | |||||||||||||||||||||||||||||||||||||||||||||
| 特殊材质可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 出口端螺纹连接 | 特殊螺纹可订做 | ||||||||||||||||||||||||||||||||||||||||||||||
| 特殊选项代码均为9，例如：JS2P9-3999L-E(扁平型2阀组，安装方案特殊，压力32MPa，材质特殊，进出口连接方式特殊） | ||||||||||||||||||||||||||||||||||||||||||||||||
