重庆九环机电有限公司生产的阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。

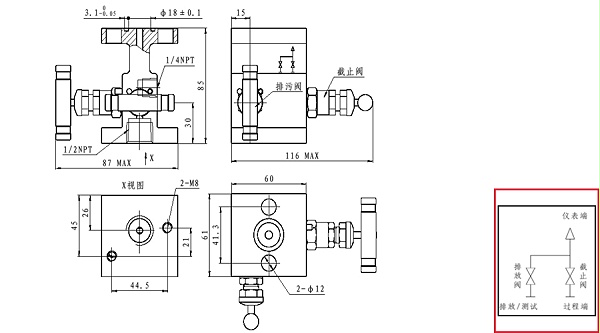

结构示意图structure
产品描述description

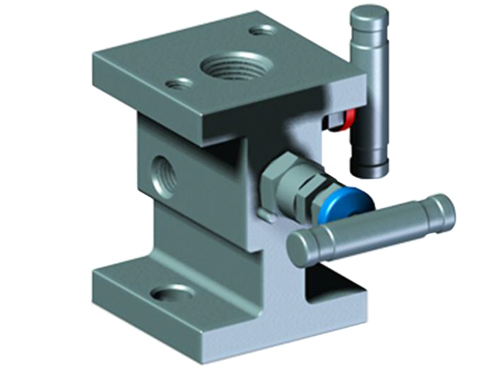

重庆九环机电有限公司生产的捷赛（JS)系列阀组、阀门外形美观、结构紧凑、密封可靠，可以与各种差压/压力变送器、压力仪表等配套安装，用于开启、切断、排放流体的流量、压力、压差、液位等操作，同时方便仪表在线安装、调试、维护、检查。主要结构型式有：扁平型、T型、H型、柱状型。
产品参数parameter
| H型二阀组 | 安装方案 | 压力 | 材质ASTM-A276/A479 | 进口端连接 | 出口连接方式 | 温度 | 安装螺栓(材质304) | |||||||||||||||||||||||||||||||||||||||||
| JS2H | 0 | 常用规格(进口端法兰式IEC61518/DIN EN61518) | 3 | 32MPa | E | 304 | N | 1/2NPT | W | 法兰式IEC61518/DIN EN61518 | L | ―40～230°C | E | 7/16-20UNF | ||||||||||||||||||||||||||||||||||
| F | 316 | |||||||||||||||||||||||||||||||||||||||||||||||
| D | 316L | R | Rc1/2 | |||||||||||||||||||||||||||||||||||||||||||||
| G | 316H | |||||||||||||||||||||||||||||||||||||||||||||||
| J | 321 | M | M20X1.5 | |||||||||||||||||||||||||||||||||||||||||||||
| K | 317L | |||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 进口端1/2NPT螺纹 | 4 | 42MPa | M | Monel | W | 法兰式IEC61518/DIN EN61518 | M | 230～350°C | M | M10X1.5 | |||||||||||||||||||||||||||||||||||||
| H | Hc-276 | |||||||||||||||||||||||||||||||||||||||||||||||
| S | S31803 | |||||||||||||||||||||||||||||||||||||||||||||||
| 特殊材质 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 特殊螺纹 可订做 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 特殊选项代码均为9，例如：JS2H9-3999L-E(H型2阀组，安装方案特殊，压力32MPa，材质特殊，进出口连接方式特殊） | ||||||||||||||||||||||||||||||||||||||||||||||||
