10000PSI高压组合阀-高压组合阀厂家-重庆九环机电

10000PSI高压组合阀-高压组合阀厂家-重庆九环机电

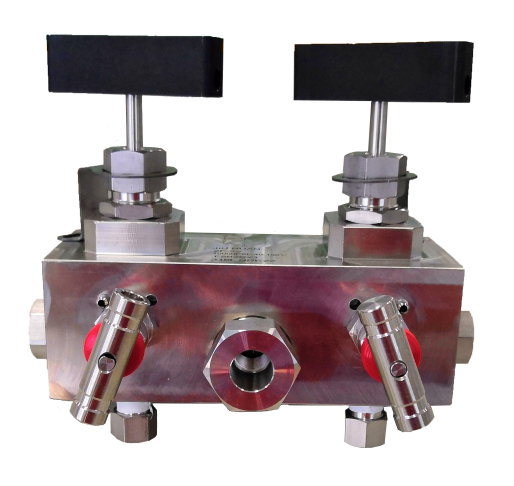

10000PSI高压组合阀图片

产品名称:成品阀组类-10000PSI高压组合阀

安装方式:垂直安装

规格型号:2F-2V(9/16HP)(F562CX3)

材质规格:ASTM A182 F316L

10000PSI高压组合阀正视图-高压组合阀厂家

10000PSI高压组合阀正视图片

       我司自主研发的本实用新型具体涉及一种用于对传输介质进行分流的高压组合阀。目的是提供一种能够简化产品结构、缩产品尺寸,减少漏点的高压组合阀,包括阀体,所述阀体内部设有主通道,所述主通道的一端设有入口接头,其另一端密封;所述主通道上至少连通有两条输送支路,所述输送支路的出口处均设有出口接头;所述阀体上分别设有可切断对应输送支路的截止阀。本实用新型通过改变阀体内部通道结构,使得在一个阀体上可集成安装多个出口接头以实现分流,将传统的组装式的高压组合阀变成集成式的高压组合阀,简化了产品结构,缩小了产品尺寸,同时由于各种接口直接设置在阀体上,省去了中间接头,这样就大大减少了漏点。

重庆九环机电作为高压组合阀厂家阀组厂家,致力于生产不同材料不同规格型号的高压组合阀。详询黄经理:023-8608 9941 了解高压组合阀图片及油田高压组合阀。

阀组产品特点features

结构特点:

一体式结构,安全可靠

采用不锈钢销防止阀座因振动而脱离

阀座与阀体间硬连接,提供可靠的零泄漏密封

无毛刺的螺纹和内表面,减少泄漏,并保证仪表的精确读数

设计特点:

阀尖采用锥面和后部球头设计,提供较小的开、关力矩和较高使用寿命

阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命

阀体密封口采用自动定心设计,保证每次关断的阀尖密封线在同一位置

分别用蓝、绿、红区分截止阀、平衡阀、排污/测试阀,安装现场一目了然

阀组脱脂禁油处理 oil free

在氧气的工况条件下,阀组和阀门必须进行脱脂禁油处理,否则碳氢化合物和油类会在氧气中剧烈反应,产生燃烧和爆炸。在阀组、阀门选型中,应在选型代码后加/T,如果需要配置接头,请选用我公司专门的脱脂禁油接头。产品采用封塑包装,并在包装袋上贴上“禁油”标识。

脱脂禁油处理

阀门结构structure

NO. 结构特点 阀门结构
1 带防退螺钉的手柄,更好的传递力矩
2 蓝色、绿色、红色的防尘盖来区分截止阀、平衡阀、排污/测试阀,并防止灰尘、杂质进行阀杆,影响密封
3 压紧螺母,用于推压填料,使之变形膨胀,与阀杆和阀座形成密封,有微漏时,也可作二次或多次调整
4 阀杆采用滚制螺纹,提高螺纹表面硬度,使之更耐磨,延长了阀杆的使用寿命
5 锁紧螺母,提供可靠的锁紧力,防止压紧螺母因振动松开,使填料失去密封功能
6 阀杆密封部位采用挤压加工,表面粗糙度达Ra0.1,减小了与填料的摩擦,提高了阀杆与填料的使用寿命
7 金属垫圈,提供无旋转推力,减少因旋转摩擦带来的填料损坏
8 下设计式PTFE/柔性石墨填料,防止介质进入腐蚀阀杆螺纹 10 双相钢锥头,提供更高的硬度,避免锥头多次使用后产生损伤;尾部球头设计,提供无旋转推压,头部锥度设计,使之与阀体孔口形成线性密封;整体万向式偏摆设计,降低了其它零件不同轴带来的密封隐患
9 阀门全开时,阀杆背部锥面与阀座形成线性接触,提供阀杆辅助密封
